项目回顾:东莞国贸中心-国际级城市综合体，东莞门户地标

Project Review: Dongguan International Trade Center - International Grade Urban Complex, Dongguan Gateway Landmark


东莞国贸中心T1座

01


 项目信息


本项目位于东莞市南城区东莞大道和鸿福东路交汇处东北角，项目东面为新世纪豪园及旗峰公园，西面为东莞国际会展中心及海德广场，东北面为在建楼盘，南面为台商大厦及环球经贸中心。项目自规划设计开始，就一直坚守可持续发展理念，充分运用新科技和前沿技术，在节地、节水、节能、室内空间等方面有诸多创新，成为凝聚新科技和绿色环保理念的建筑结晶。设计方案集合多位专业的国际顶尖大师智慧与经验，聘请了“迪拜节日城”的设计公司“美国5+D esign”及“京基100”的设计公司“深圳华森设计”共同担纲，来自美国5+建筑设计、美国SWA景观设计、加拿大WSP幕墙设计、香港怡境师室内设计、日本LPA灯光设计等欧美和亚洲的一流设计团队共同参与，为国贸中心带来赏心悦目的设计风格。Rinro(凝龙幕墙咨询)主要负责本项目T1座建筑的幕墙施工图深化设计工作。


02


 设计理念
项目摆脱了传统“盒子”型购物中心的固化格局，以开放式绿植覆盖的山谷型设计为主线融入多个景点概念。从大自然中获取灵感来把握建筑的精髓，将“白兰花”自然融入建筑景观设计中，用体验创造场所。如同我们置身于大自然的景观之中。而错落其间的建筑立面采用简洁抽象的设计手法，达到超高层建筑“技术精美”与商业裙房“自然生态”和谐的局面。外立面采用玻璃幕墙体系，造型简约，无大量装饰性构件。室内为大空间办公区域，玻璃幕墙透光性较好，室内空间可以达到良好的采光效果。


03


 技术难点


本项目基本由转折面组成，通过三维放线，统计出共有11个斜面和5个直面，23个二面角。通过合并相似角度，找出覆盖开模范围的最少开模数量，降低开模成本。

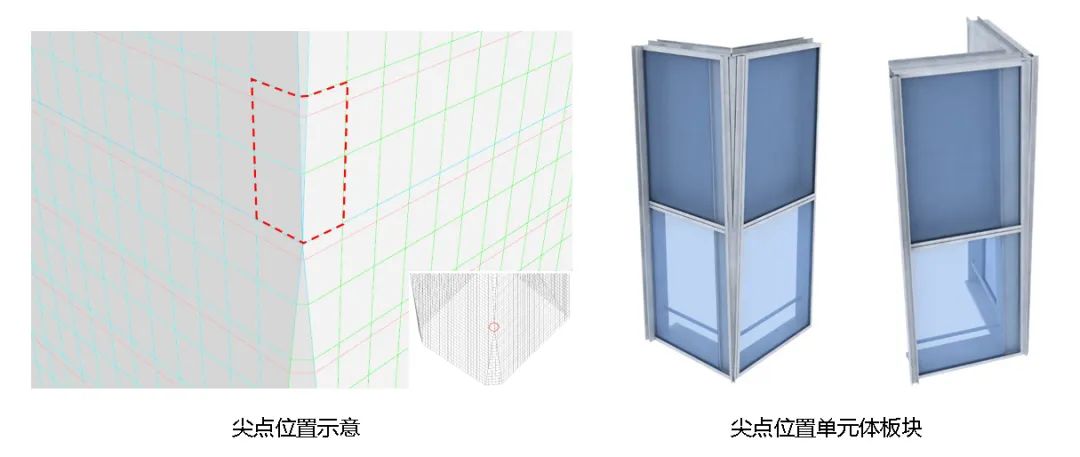

多个不同尺寸的转角面从而衍生出两个难点，第一如图所示位置是三面角的尖点合拢处，主要问题是玻璃太小不能加工，尖点位置需要使用铝板及钢化单片玻璃来代替。而本项目塔楼使用单元体系统，因尺寸过小导致尖点位置的单元体加工组装有问题，需要在尖点位置使用框架做法来处理。并且同时兼顾连接防水密封性（常规水槽连接）及美观性(顶部横梁无需钢板连接，避免钉头外露)。

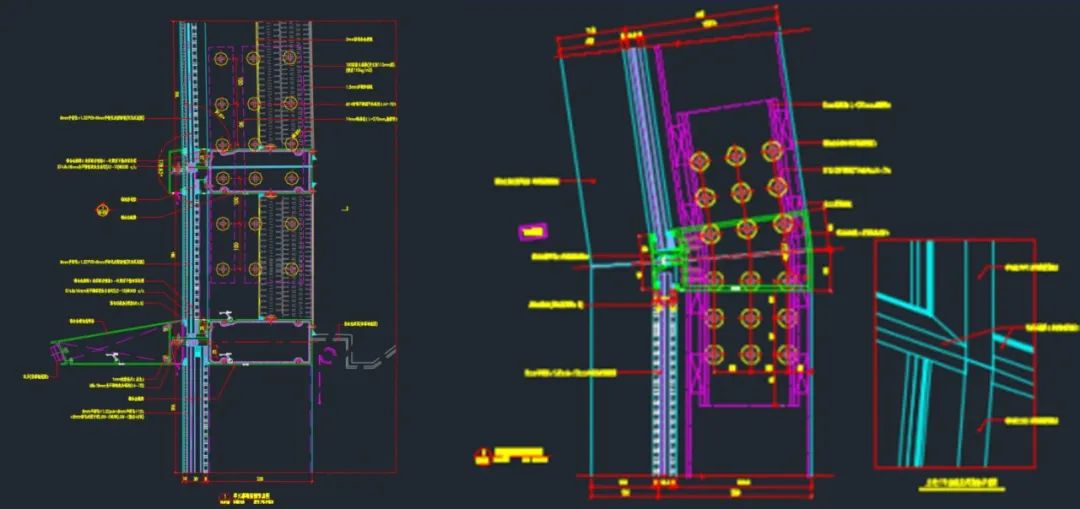

第二西立面位置有一些数量的单元体过大，导致计算不通过，需要增加第二支座，从结构梁的底部设置第二钢支座。根据分析西立面折线的两侧单元体板块计算结果，得出这些结果，第4~11层结构梁底部，总共8个楼层需要增加支座。最长的单元体板块为8米，超6米长的铝型材位于层间，使用手工进行表面喷涂处理。最宽的单元体板块为3.5*3.3米。最宽长的单元体板块为2.8*5.4米。



04


 局部细节
塔楼转角面为渐变面，当转角宽度小于500mm时，转角板块必须与旁边的单元体板块设置成一个转角单元板块，同时一边转角立柱设置为假立柱。



项目东南角设置了大跨度的悬挑飞翅幕墙，最大悬挑长度长达8米以上，使用钢结构来支撑。主受力结构为350x200X10钢龙骨，通过焊接固定到主体结构柱上，斜撑钢架使用∅150X6mm钢圆管，斜撑圆管穿过玻璃单元体层间面板，连接到主体结构梁底部。钢结构支撑体系可十分有效的保证安全性及美观性。





在建筑第6折角处，立柱在中部有转角（跨越转折线立柱连接），要做局部加强处理。




倾斜面有外倾，有内倾，需要考虑单元体的排水顺畅问题。




05


 项目影响
东莞位于粤港澳大湾区的核心，优越的核心位置让东莞成为珠三角最具有发展潜力的城市，享受到来自广州、深圳的外溢资源。国贸中心作为东莞中心片区板块的核心引擎，占据东莞人文、商业、行政、居住的中心位置，坐拥东莞最核心、最优质、最完善的商业和行政配套，尽享区域资源红利！当然国贸中心高端写字楼为东莞商业带来稳定的高端客群，提升了商业的档次与格调，助力物业增值，二者融合，彼此成就，共同提升价值层次。
